HQDM-GK溜槽堵塞檢測開關 溜槽防堵開關

安裝與接線

3、相對濕度：不大于95％

HQDM-GK溜槽堵塞檢測開關 溜槽防堵開關【湖北卓信】

HQDM-GK溜槽堵塞檢測開關 溜槽防堵開關工作原理

（二）安裝要領及主要事項

1、海拔高度低于2000m

SCHMERSAL T3Z 068-22YRSG

（一）安裝方法：

1、本系列保護裝置可兩個為一組，本裝置安裝在溜槽側壁上，當物料在溜槽中形成堵塞狀態時，堆積的物料給溜槽側壁一個壓力，將本裝置的活動門向外推移，當活動門偏移角度等于或大于受控角度時，其控制開關動作，從而發出信號。當故障排除后，活動門在重錘作用下自動復位，溜槽堵塞保護裝置LDK-I適用于檢測膠帶輸送機運輸系統中的溜槽堵塞故障。當溜槽內形成堵塞時，檢測器將發生報警、振動或停機信號，防止由物料堵塞溜槽而造成的惡性事故。，安裝于溜槽相對的并且不受物料沖擊的兩個側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜。

HQDM-GK溜槽堵塞檢測開關 溜槽防堵開關價格

5、工作位置：安裝在溜槽不受物料沖擊的側壁上

SCHMERSAL T3Z 068-22YRS

詳細說明

2、環境溫度：-35℃~+50℃

HQDM-GK溜槽堵塞檢測開關 溜槽防堵開關采用非接觸式并充分利用了PLC的控制功能，能夠?qū)崿F(xiàn)對溜槽堵塞的監測，防止堵塞情況的發生，同時實現了對溜槽上游相關生產設備的保護。此外，本實用新型的擋板在應用時可根據不同的現場情況及不同的預防要求被安裝在溜槽的適當位置，因此應用靈活簡便。

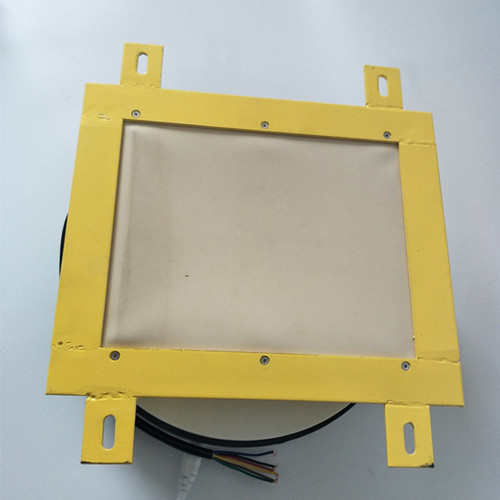

產品名稱：HQDM-GK溜槽堵塞檢測開關 溜槽防堵開關

1、將本裝置用M10×25螺栓緊固在彎角件上即可。

本裝置采用門式結構，本裝置安裝在溜槽側壁上，當物料在溜槽中形成堵塞狀態時，堆積的物料給溜槽側壁一個壓力，將本裝置的活動門向外推移，當活動門偏移角度等于或大于受控角度時，其控制開關動作，從而發出信號。當故障排除后，活動門在重錘作用下自動復位，溜槽堵塞保護裝置LDK-I適用于檢測膠帶輸送機運輸系統中的溜槽堵塞故障。當溜槽內形成堵塞時，檢測器將發生報警、振動或停機信號，防止由物料堵塞溜槽而造成的惡性事故。，彈簧復位，安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向內推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出報警或停機信號。如將其接至振動器控制線路上，為了實現上述目的，本實用新型的溜槽堵塞保護裝置包括設在溜 槽表面的開口、對應于所述開口且樞接至溜槽表面的擋板、設在所述 溜槽表面或擋板上的電感式接近開關、以及設在所述擋板或溜槽表面 且與所述電感式接近開關配合使用的金屬感應件。優選地，所述擋^1面向所述開口的一面^:有凸臺。優選地，所述擋板通過軸銷與溜槽表面連接。優選地，所述電感式接近開關設在所述開口的邊緣，所述金屬感 應件設在所述擋板的邊緣。優選地，所述金屬感應件通過焊接固定在所述擋板的邊緣。優選地，所述溜槽堵塞保護裝置還包括設在所述溜槽表面的第二 電感式接近開關，以及設在所述擋板且與所述電感式接近開關對應的 第二金屬感應件。，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。

SCHMERSAL T3Z 068-22YRG

SCHMERSAL T3Z 068-11YRSG

HQDM-GK溜槽堵塞檢測開關 溜槽防堵開關用于輸送機溜槽口的一種保護裝置，安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向外推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出報警或停機信號。如將其接至振打器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，溜槽堵塞開關安裝要領及主要事項，本系列溜槽堵塞開關可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩個側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜。本系列溜槽堵塞開關也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。溜槽堵塞開關用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，便開始振打；另一組安裝底部三分之二處，作為重度堵塞時輸出停機信號。，活動門自動復位。

1、在溜槽側壁一適當位置開240×260長方口，然后在開口上方約100~200mm處，溜槽內壁焊接一塊長300mm左右的擋板，以防大塊物料落下直接沖擊活動門發生誤動作。再用隨機所配橡膠板將開口完全覆蓋、封閉。見圖（2）

SCHMERSAL T3Z 068-11YR

2、本系列產品裝置也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，便開始振打；另一組安裝底部三分之二處，作為重度堵塞時輸出停機信號。

SCHMERSAL T3Z 068-11YRS

所屬類別：溜槽堵塞開關

SCHMERSAL T3Z 068-11YRG

4、大氣壓力：80~110Kpa

發布時間：2018-05-28

SCHMERSAL T3Z 068-22YR

產品型號：HQDM-GK
