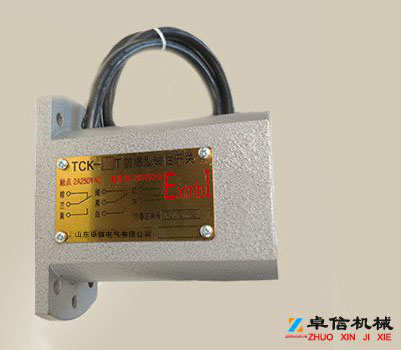

礦用防爆磁性開關TCK-3T井筒開關

TCK系列磁性開關是非機械接觸磁性接近開關。它是由磁傳感器和電子電路及輸出開關所組成。當磁性檢測體永磁鐵進入TCK磁開關磁傳感器的感應區域，磁開關就會靠磁場作用、TCK開關動作，輸出開關信號。輸出信號反映檢測體的位置、運動方向，此信號可以作為控制系統的行程控制信號。

礦用防爆磁性開關TCK-3T井筒開關山東卓信電氣有限公司

              湖北卓信電氣有限公司
                     0713- 2117622
              雷帆    :2687803023

工作原理：

TCK系列磁性開關是非機械接觸磁性接近開關。它是由磁傳感器和電子電路及輸出開關所組成。當磁性檢測體永磁鐵進入TCK磁開關磁傳感器的感應區域，磁開關就會靠磁場作用、TCK開關動作，輸出開關信號。輸出信號反映檢測體的位置、運動方向，此信號可以作為控制系統的行程控制信號。我公司依據所特有的、擁有完全自主知識產權的磁定向地位傳感器發明技術，已經開發出多款高性能的磁感應產品。

山東卓信電氣有限公司坐落于人杰地靈、九省通衢的湖北省黃岡市，這里四面環省，交通四通八達，物流方便快捷。我們山東卓信擁有*高端的技術團隊、而精湛的生產工藝、科學合理的管理模式、方便快捷的物流運輸、近乎*的售后保證，傾力打造湖北省的工業開關類生產企業。你還在猶豫什么，如果你對某款產品感興趣的話，趕快公司的進行咨詢或訂購吧！

TCK系列磁性開關有通用型和防爆特殊型兩類（通用型為鋁外殼，防爆型為銅外殼、不銹鋼外殼）、四種型號產品：

TCK-1型磁性開關，又稱單點磁性開關。

TCK-2型磁性開關，又稱二點磁性開關。

TCK-3型和TCK-4型保持式磁性開關。

TCK-1型接近磁開關(單點磁性開關)，當外界S極磁場作用于磁傳感器時，開關動作，轉換2秒。靜止作用時，開關處于轉換狀態，失去磁場作用時，開關會自動復位。與一般機械式瞬時動作型按鈕開關類似，按壓時會轉換，釋放則自動復位。

TCK-2型磁性開關（兩點磁性開關），能夠識別磁場的運動方向。當磁傳感器檢測到外界作用磁場N-S極方向磁場過零時，開關動作，轉換2秒。靜止將要過零點時，處于轉換狀態，當失去外界磁場作用時，自動復位。S-N極方向磁場過零不轉換。

TCK-3型和TCK-4型磁開關為保持式磁性開關，兩者作用磁場形式不同。

TCK-3型保持式磁性接近開關有兩個狀態，能保持。當外界S極磁場自下而上作用于磁傳感器時，開關轉換動觸點與上端接通，這時指示紅燈會亮，此狀態被保持。即使失去外界磁場作用、開關上電、失電，仍能保持此狀態。當外界有S極磁場自上而下作用于磁傳感器時，轉換動觸點與下端接通，這時指示綠燈則會亮，并一直保持這種狀態，直至下次自下而上動作。S極磁場上下作用于TCK-3型磁感應開關，磁開關不但能轉換動作，而且能保持各個狀態，與用力上下?lián)軇訖C(jī)械式鈕子開關相類似。

TCK-4型保持式磁性接近開關，當磁傳感器檢測到外界作用磁場（N-S極方向磁場）過零時，開關轉換動觸點與上端接通，此時指示紅燈會亮，此狀態被保持。當外界作用磁場（S-N極方向磁場）過零時，開關轉換動觸點與下端接通，此時指示綠燈則會亮，并一直保持這種狀態。TCK-4型保持式磁性接近開關具有非常準確的窄窗孔磁場過零轉換的特性，定位精度很高。

TCK磁性開關使用了靈敏可靠的磁傳感器和微電子器件，具有很高的分辨率、較高的磁靈敏度和較寬的反應頻率。電路設計采用了冗余結構和高抗干擾技術，采用了開關電源，電源電壓為50～60HZ AC85～265V。全部電路由環氧樹脂固化在鑄鋁或鑄銅開關殼內，全密封,所以能防水、抗砸。

TCK磁性開關由于綜合采用了一系列設計技術和工藝技術，因此取得了較高的技術指標和性能，能運用于各種煤礦礦井。能在礦井井筒中不用維修，可靠地工作。

在礦井單繩和多繩提升機上使用TCK磁性開關有兩種方法：永磁鐵磁場源法和鋼絲繩磁場源法。這兩種用法都能直接檢測到提升容器實際所處的位置?？梢酝瑫r使用這兩種方法，實行雙重保護。配合電氣控制設備，能保障提升機準確地運行。

TCK防爆磁開關在礦山機械方面的應用：

我公司生產的TCK-T防爆型磁性開關，在礦山機械等行業了廣泛應用，受到使用單位的*好評。TCK系列磁開關完全可以替代進口井筒開關。

TCK-T防爆型磁性開關使用了靈敏可靠的磁傳感器和微電子器件，具有高的磁靈敏度、高的分辨率和寬的反應頻率。電路設計采用了冗余結構和高抗干擾技術，采用了開關電源，電源電壓為50～60Hz 85～265VAC。全部電路由環氧樹脂固化在鑄鋁或鑄銅開關殼內，全密封、防水、抗砸。TCK磁性開關由于綜合采用了一系列設計技術和工藝技術，所以取得了較高的技術指標和性能，適用于各種礦井。

判斷磁感應開關的性能指標主要有以下5個：

所使用的連接電纜線：看連接線里面的線是銅線還是鍍錫線，鍍錫線比銅線的性能要優越得多，也會偏貴一些（10芯電纜線）。一般小為節約成本會使用便宜的銅芯線。

磁開關對磁鐵的反應：當磁感應開關與TS250磁鐵配合使用時，磁鐵與磁開關作用的zui大距離為245mm~255mm，大于260mm和小于240mm的都不是合格的產品。

產品的外觀：外觀要設計美觀，外表潔凈，灌封膠體表面要平整、發亮。

單極性磁開關具有特有的定位窗口。定位窗口的建立可以明顯提高磁開關對罐籠的定位精度。定位窗口的判別方法：用磁鐵從遠向近靠近磁開關時，磁鐵距離磁開關的距離用L表示當L>255mm時，磁開關沒有動作，當100mm<L<255mm，磁開關處于動作狀態，當L<100mm磁開關處于非動作狀態；這樣可以控制現場的安裝位置，同時可以提高磁開關的定位精度。所以安裝磁開關時磁鐵和磁開關之間的距離區間應該是（120mm，220mm）

地磁對磁開關的影響：好的磁開關要有很好的抗干擾能力，判斷的一個重要指標就是地磁對磁開關的影響。測試的方法是：以TS250磁鐵為例進行說明，分別將磁開關的頭部指向地理正南方和地理正北方，然后用TS250磁鐵的S極對準磁開關的頭部進行測試；兩種情況下磁開關與TS250磁鐵作用的zui大距離應該在（245mm，255mm）這個區間中，這個區間間隔是10mm。區間間隔越小說明受地磁影響的越小，好的情況下區間間隔會在5mm左右。如果在地磁影響的情況下區間間隔大于15mm，那它就不是一個合格的好產品。

質量可靠保證：

從購買之日起半年年內非人為原因和機械原因造成的損壞，請將損壞磁開關器件寄回我公司，我公司給予免費換新！

若用戶需要更遠檢測距離或特殊要求，請訂貨前告知，我們將根據用戶需要進行調整設計。
