S18-SMC-03金屬材質撕裂控制器、SBZX-IT3K思達撕裂開關型號參數有圖片廠家
由于產品型號眾多，我司各種電氣規格型號齊全，有任何需求可以與我公司銷售人員聯系，生產各種規格型號的跑偏開關、拉繩開關、傾斜開關、打滑開關、失速開關、溜槽堵塞開關、聲光報警器、限位開關、磁性開關、撕裂開關、料流開關等產品，產品適用范圍廣，用途多，產品銷售國內外100多個國家和地區，銷售電話：15163766288（微信同號）
S18-SMC-03金屬材質撕裂控制器技術參數詳細介紹
卓信S18-SMC-03金屬材質撕裂控制器技術參數
JDSL2縱向撕裂保護裝置/皮帶撕裂開關
型號：S18-SMC-03
產品名稱：縱向撕裂檢測器
卓信S18-SMC-03金屬材質撕裂控制器技術參數
主要用途
縱向撕裂保護裝置主要用于檢測帶式輸送機膠帶的縱向撕裂，當膠帶發生縱向撕裂時能及時發出停機信號以防撕裂事故擴大。
工作原理

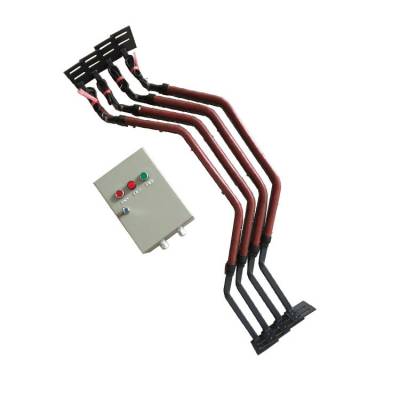

本裝置由感知器和控制箱組成，一臺控制箱可與4~6個感知器配套使用。感知器采用的導電橡膠技術，全封閉結構，具有防潮、防振動、防老化功能。屬本質安全型產品。A型為溜槽輸料口與膠帶之間因物料堵塞，通過活動門擠壓輸出撕裂信號的感知器，B型為當膠帶輸送機的膠帶被物料穿透后，隨膠帶運行而擠壓輸出撕裂信號的感知器。
卓信S18-SMC-03金屬材質撕裂控制器
參數
觸 點 數 量： 1常開 1常閉
觸 點 容 量： AC250V 3A
控 制 箱 電 壓： 220V 50HZ
感知 器 動作力： 10-20KG
環 境 溫 度： -30~50℃
輸出倍延時范圍： 1~9秒可調
卓信S18-SMC-03金屬材質撕裂控制器
結構特點
1.本機采用攔索方式檢測，傳感器為與膠帶平行放置的鋼絲繩，繩索兩端為二組開關體。
2.殼體表面采用靜電噴塑涂覆工藝，漆膜均勻，附著力強，不易老化。
3.機內選用微動開關。
4.安裝使用方便，監測靈敏度高。
5.控制線路設有延時繼電器，以免發生錯誤動作，延時可調，延時范圍為1～5s；
6.檢測元件感知器密封性較強，可在惡劣條件下使用；
7.控制箱面板設有自校按鈕，按下自校按鈕時，可模擬現場故障實現上述撕裂報警功能。
卓信S18-SMC-03金屬材質撕裂控制器
安裝說明
防撕裂開關設置在受料段膠帶下緩沖托輥之間按上安裝支架和撕裂開關、撕 裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼， 測好高度后再把支架與支座焊牢。
掛上攔索，一端穿過撕裂開關的拉環用索扣死，另一端穿過對方撕裂開 關支架中間的圓孔待用。安裝好兩只撕裂開關和掛兩條攔索，再加30度彎角處把兩條攔索扣在一起。
收緊雙方支架中間孔內的攔索然后扣死索扣。
攔索的松緊，一般作用在0.9Kg既可觸發開關為宜。
卓信S18-SMC-03金屬材質撕裂控制器
應用范圍
撕裂開關在冶金、礦山、煤炭、電力、港口等行業廣泛應用的帶式輸送機中，由于輸送物料中不可避免地夾雜有尖硬物(如鋼筋、廢鋼件等)
卓信S18-SMC-03金屬材質撕裂控制器
工作原理：
撕裂開關成對安裝在皮帶兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端***固定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面行程里一個閉合的回路，低昂物體或撕裂的皮帶懸吊下來、掃落一條或兩條線繩時，即探測出故障。因為線繩的受力作用下，它把拉環軸向外拉出卻使自銷手柄向上彈起，此時機內兩個微動快關發出報警或關掉輸送機。故障排除后將自銷手柄往下按，是機內的凸輪軸復位待開機。
卓信S18-SMC-03金屬材質撕裂控制器
使用：
隨著距離的增加，將全屬球從球窩中拉出所需要的力度應相應的也增大。因此應該考慮延伸另一端的安裝繩纜以及相應連接點的固定。第三個撕裂檢測器，應安裝在*個撕裂檢測器的相應位置以有效的保護輸送帶輸送帶易損壞的部分局限在皮帶上的表面部位。這就導致當檢測器安裝在輸送皮帶的下表面下面時起步了作用。然而皮帶順壞的部分將露在回程皮帶的底面。為了檢測這種類型的皮帶損壞可將檢測器安裝在回程皮帶的下表面，這就是輸送帶提供可靠的保證。撕裂檢測器必須安裝在足夠的高以確保繩纜能保護整個皮帶截面。也就是說纜繩必須距皮帶下不表面足夠近的距離小于5cm，以能夠檢測中間以及邊緣部位。
光電傳感器HAM80-18GM-N1;DC6-36V
偏心傳感器\DPP-HF2P/II、跑偏開關
接近開關LJ30-2215KM-G
位置控制開關IN50-P80T-E3/SK
拉繩開關GRLS-PT-01 \IP65
旋轉探測儀 HSBG-V3920EFD 工作電源220VAC，檢測速度范圍1~200轉/分,跳脫時間3~17秒,開關量輸出，IP66，動作范圍0~10mm，M30mm×80mm
接近開關|GST-RT2030HT
雙向拉繩開關GYLS-I
ZLK-1，ZLK-2 縱向撕裂檢測器/皮帶撕裂開關
產品相關關鍵字：卓信S18-SMC-03皮帶縱向撕裂檢測裝置 ZLK-I ZLK-II 縱向撕裂檢測器 縱向撕裂開關 皮帶撕裂開關
卓信公司主要從事生產兩級跑偏開關、雙向拉繩開關、速度監測器、打滑開關、接近開關、磁性開關、限位開關、速度傳感器、阻旋料位檢測器、撕裂開關、皮帶輸送裝置控制柜等工控電器， 堅持質量是我廠的宗旨，憑著穩定的產品質量及良好的售后服務，贏得了廣大客戶的高度認可，使我們卓信牌產品在皮帶輸送保護系統享有很高的度，為我國皮帶輸送機事業的發展做出更大的貢獻。
如果你對卓信EN100-D2皮帶縱向撕裂檢測裝置縱向撕裂檢測器/皮帶撕裂開關感興趣，想了解更詳細的產品信息，請直接與我公司客服
 |
