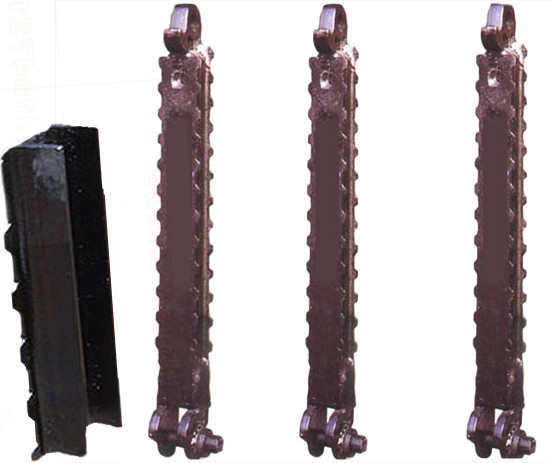

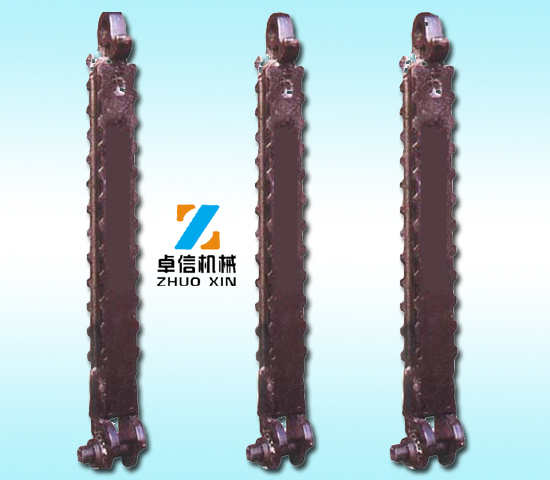

DJB型金屬鉸接頂梁
DJB型金屬鉸接頂梁屬于中型頂梁，梁身是用 8#π鋼對焊而成，梁身斷面高度為70。該型頂梁是一種鉸接式的頂梁，DJB型金屬鉸接頂梁可與各種類型單體金屬支柱配合組成金屬支架，供煤礦在水平及緩傾斜回采工作面支護的一種高強度頂梁。由于這種DJB型金屬鉸接頂梁能懸臂支護工作面煤壁前邊的運輸機道上面的頂板，使煤壁與支柱間有較大的無支護空間。故為采用新型采煤機械和可彎曲運輸機，實現采煤一般機械化提供了條件，是高檔普采和新高檔采技術必要配套設備。
DJA、DJB、DJC、 DJA、DJB、DJC、DJD金屬鉸接頂梁頂梁規格分為：0.6、0.8、0.9、1.0、1.2 米、及>1.2米的加長梁。 上述頂梁可以配合液壓支柱或帶鉸頂?shù)母鞣N類型單體金屬支柱，組合成金屬支架。供煤層傾角 25 度以下， 采高 1.0-1.4米的水平及緩傾斜回采工作面支護頂板用。
DJB型金屬鉸接頂梁能懸臂支護工作面輸送機上面的頂板，使煤壁與 支柱間有較大的空間，從而為改善勞動條件，采用新型采煤機械和可彎曲刮板輸送機，實現采煤一般機械 化提供了條件。DJB型金屬鉸頂梁是一種全新頂梁,是 DJA 型頂梁的換代產品。梁體由兩塊 7 號∏鋼對焊 而成，其截面高度分別為 90、74、75 毫米,梁端焊接頭，另一端焊耳子，使之能夠相互鉸接,平及緩傾斜回采工作面支護的一種高強度頂梁由于這種頂梁能懸壁支護工作面，煤壁面前邊的運輸機道上面的頂板，使煤壁與支柱間有較大的支護空間。
DJB型金屬鉸接頂梁是一種鉸接式的頂梁，它可與各種類型單體金屬支柱配合組成金屬支架，供煤礦在水平及緩傾斜回采工作面支護的一種高強度頂梁。由于這種DJB型金屬鉸接頂梁能懸臂支護工作面煤壁前邊的運輸機道上面的頂板，使煤壁與支柱間有較大的無支護空間。故為采用新型采煤機械和可彎曲運輸機，實現采煤一般機械化提供了條件，是高檔普采和新高檔采技術必要配套設備。
DJB型金屬鉸接頂梁可以配合液壓支柱或帶鉸頂?shù)母鞣N類型單體金屬支柱，組合成金屬支架。供煤層傾角25度以下，采高1.0-1.4米的水平及緩傾斜回采工作面支護頂板用。能懸臂支護工作面輸送機上面的頂板，使煤壁與支柱間有較大的空間，從而為改善勞動條件，采用新型采煤機械和可彎曲刮板輸送機，實現采煤一般機械化提供了條件。DJB型金屬鉸頂梁是一種全新頂梁,是DJA型頂梁的換代產品。梁體由兩塊7號Π鋼對焊而成，其截面高度分別為90、74、75毫米,梁端焊接頭，另一端焊耳子，使之能夠相互鉸接。
金屬鉸接頂梁它可以與各種類型單體、金屬支柱配合組成金屬支架，供煤礦在水平及緩頃斜回采工作面及機頭或其他較大控頂區使用。它能長跨度懸臂式支護控頂區頂板，實現工作面有較大的無支柱支護的工作空間。
雙楔頂梁
雙楔頂梁是一種鉸接式的頂梁，它可與各種類型單體金屬支柱配合組成金屬支架，供煤礦在水平及緩傾斜回采工作面支護的一種高強度頂梁。雙楔頂梁由于這種頂梁能懸臂支護工作面煤壁前邊的運輸機道上面的頂板，使煤壁與支柱間有較大的無支護空間。故為采用新型采煤機械和可彎曲運輸機，實現采煤一般機械化提供了條件，是高檔普采和新高檔采技術必要配套設備.
雙楔頂梁是一種礦山回采工作面端頭支護的雙楔鉸接頂梁，雙楔頂梁它采用雙楔結構形式，其長度為0.8-1.2米，可一節一節地鉸接成能適應頂板變化的頂梁，具有長抬棚梁的整體支撐性能，取代了目前回采工作面端頭支護所使用的長抬棚梁和Ａ型頂梁，克服了長抬棚梁和Ａ型頂梁的笨重、操作復雜又不安全的缺點。
雙楔頂梁一種用于礦山回采工作面端頭的雙楔鉸接頂梁，由梁體1、接頭2、水平調角楔10、圓銷12、左耳6、右耳7組成，其特征在于：接頭2上加一孔4，由單孔變?yōu)殡p孔，左右耳各加一個突出體9，豎直調角楔11插在左、右耳突出體9的弧形口和另一頂梁的雙孔接頭2的孔4中間，調整梁體傾斜度后打緊。
雙楔頂梁產品用途：金屬鉸接頂梁適合與各種類型帶鉸接頂蓋的金屬支柱（單體或摩擦支柱）組成金屬支架，供煤礦在水平及緩傾斜回采工作面支護頂板使用。雙楔頂梁由于這種頂梁能實現懸臂支護，使煤壁與支柱間有較大的無支護空間，為實現采煤一般機械化提供了條件。DJB型金屬鉸接頂梁既適用于炮采工作面，同時也是高檔普采工作面頂板支護的必要配套設備。
DFB長頂梁產品用途：
1、金屬長梁是一種非鉸接式頂梁，它可與各種類型帶鉸接頂蓋的單體、摩擦支柱配合組金屬支架，供煤礦在水平及緩傾斜回采工作面及機頭或其它較大控頂區使用。
2、金屬長梁長跨度懸臂支護控頂區頂板，實現有較大的無支柱支護的工作空間，為改善勞動條件和采用新型采煤機械及可彎曲運輸機創造了有利條件。
DJA DJB金屬鉸接頂梁屬于中型頂梁，梁身是用 8#π鋼對焊而成，梁身斷面高度為70。該型頂梁是一種鉸接式的頂梁，它可與各種類型單體金屬支柱配合組成金屬支架，供煤礦在水平及緩傾斜回采工作面支護的一種高強度頂梁。由于這種頂梁能懸臂支護工作面煤壁前邊的運輸機道上面的頂板，使煤壁與支柱間有較大的無支護空間。故為采用新型采煤機械和可彎曲運輸機，實現采煤一般機械化提供了條件，是高檔普采和新高檔采技術必要配套設備。
常見金屬鉸接頂梁技術參數
型號 |
鉸接梁許用彎矩（KN.m） |
單梁承載能力（KN） |
整體調質硬度（HB） |
梁體斷面系數（c㎡） |
調整角度（°） |
設計單重（Kg/m） |
最小Min.（最大Max.） |
梁體 |
鉸接部 |
L≥1000 L=700 （mm） |
700≤L<1000 L=500 （mm） |
600≤L<700 L=400 （mm） |
WX |
WY |
上下 |
左右 |
DJA/DFA
|
40.3 |
20 |
250(350) |
350(490) |
437.5(612.5) |
290-340 |
62.7 |
26.6 |
≥7 |
≥3 |
17.76 |
| DJB/DFB |
52.5 |
30 |
300(400) |
420(560) |
525(700) |
300-350 |
68.66 |
46.54 |
>7 |
>3 |
20.08
|
| DJC/DFC |
35.5 |
無 |
200(250) |
280(350) |
350(437.5) |
無 |
44.54 |
36.89 |
無 |
無 |
16.65 |
| DJD/DFD |
26.5 |
無 |
150(200) |
210(280) |
262.5(350) |
無 |
29.00 |
29.08 |
無 |
無 |
13.62 |
| 注： 1 、承載能力為支點跨距 700mm 時，梁體中央的集中載荷。
2 、鉸接部許用彎矩 DJA 為 20KN.m 、 DJB 為 30KN.m ，端部載荷 DJA 為 20KN 、 DJB 為 30KN 計算。
3 、設計重量不包括調角楔的重量。 |
型號規格： |
DJB-Z500X500 |
| 中心距： |
500X500 |
| 每次接卡根數： |
1 |
| 許用彎距（KN?m）： |
主梁體 52.50 /
鉸接部 30.00 |
| 調整角度（°）： |
上、下 ≥7°/ 左、右 ≥3° |
| 質量（KG）： |
34 |
型號規格： |
DJB-Z1000X600 |
| 中心距： |
1000X600 |
| 每次接卡根數： |
1 |
| 許用彎距（KN?m）： |
主梁體 52.50 /
鉸接部 30.00 |
| 調整角度（°）： |
上、下 ≥7°/ 左、右 ≥3° |
| 質量（KG）： |
44 |
型號規格： |
DJB-Z1000X700 |
| 中心距： |
1000X700 |
| 每次接卡根數： |
1 |
| 許用彎距（KN?m）： |
主梁體 52.50 /
鉸接部 30.00 |
| 調整角度（°）： |
上、下 ≥7°/ 左、右 ≥3° |
| 質量（KG）： |
46 |
型號規格： |
DJB800/420 |
| 中心距： |
800 |
| 每次接卡根數： |
1-2 |
| 許用彎距（KN?m）： |
主梁體 52.50 /
鉸接部 30.00 |
| 調整角度（°）： |
上、下 ≥7°/ 左、右 ≥3° |
| 質量（KG）： |
22.9 |
型號規格： |
DJB1000/300 |
| 中心距： |
1000 |
| 每次接卡根數： |
1-2 |
| 許用彎距（KN?m）： |
主梁體 52.50 /
鉸接部 30.00 |
| 調整角度（°）： |
上、下 ≥7°/ 左、右 ≥3° |
| 質量（KG）： |
26.93 |
型號規格： |
DJB1200/300 |
| 中心距： |
1200 |
| 每次接卡根數： |
1-2 |
| 許用彎距（KN?m）： |
主梁體 52.50 /
鉸接部 30.00 |
| 調整角度（°）： |
上、下 ≥7°/ 左、右 ≥3° |
| 質量（KG）： |
30.95 |

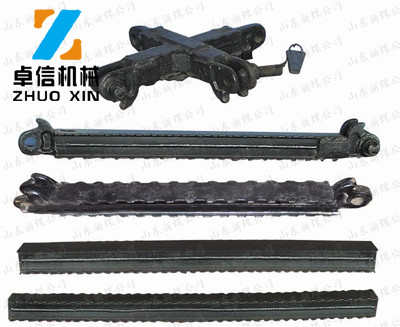

十字頂梁是礦山綜采中用于巷道支護用的金屬制品,產品性能優越,結構簡單,操作簡便,可配合單體液壓支柱使用,是理想的支護產品 十字頂梁一般用于支護頂梁,放頂起到一定作用,現在放頂也可用懸移液壓支架。
十字頂梁按標準計算： 每米的重量：20.78kg/m 1： 材質：27simn 寬度×高度×厚度＝100mm×90mm ×8mm 集中載荷； 型號規格中每相差200mm增加一個規格，可以按客戶實際需求加工制做各種規格，全部產品都經過過火加熱調制處理,嚴格按照國家標準生產加工。
十字頂梁產品用途： 1、DJB.Z型十字金屬鉸接頂梁可與帶鉸接式活頂蓋的各類型摩擦支柱或單體支柱配合組成 金屬支架。 2、十字金屬鉸接頂梁自身可以連接或同B型頂梁相互連接呈方框形網狀結構，勝于傾斜角大于25℃的回采工作面上、下巷道和工作面端頭的支護，以防止支架傾倒，可消除頂板壓力不均勻等所造成的不安全因素。 質量好，價格合理，該型頂梁是一種鉸接式的頂梁，它可與各種類型單體金屬支柱配合組成金屬支架，供煤礦在水平及緩傾斜回采工作面支護的一種高強度頂梁。
十字頂梁其長度比較短，一般是鉸接在一起使用，同時與π型梁和單體支柱配合支護效果更牢固。十字頂梁主要包括：π型梁，左耳板，右耳板，大接頭，圓銷，擋圈，水平楔等。十字頂梁是煤礦巷道中常用的支護頂梁，其型號：DJB型。適用于炮采工作面，同時也是高檔普采工作面頂板支護的必要配套設備。鉸接頂梁分為：一字頂梁，十字頂梁，雙楔鉸接頂梁等。
十字頂梁
