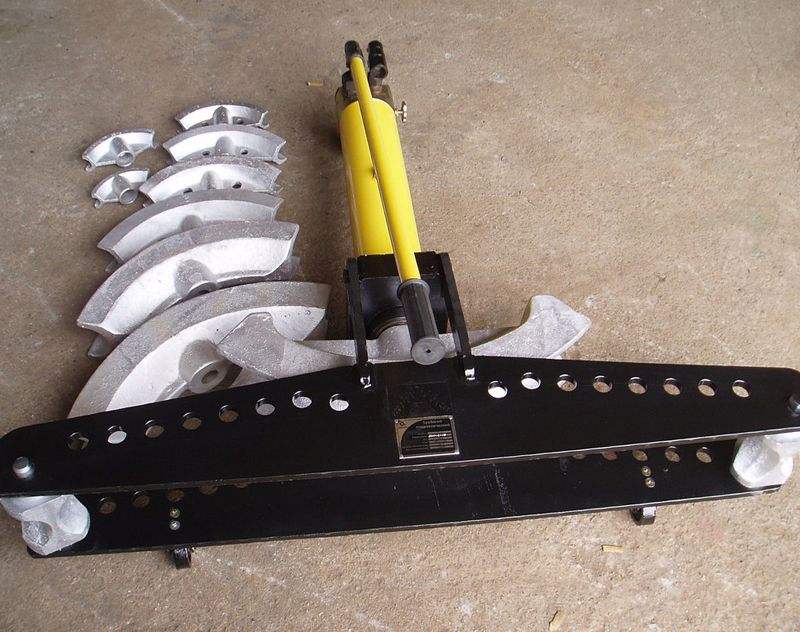

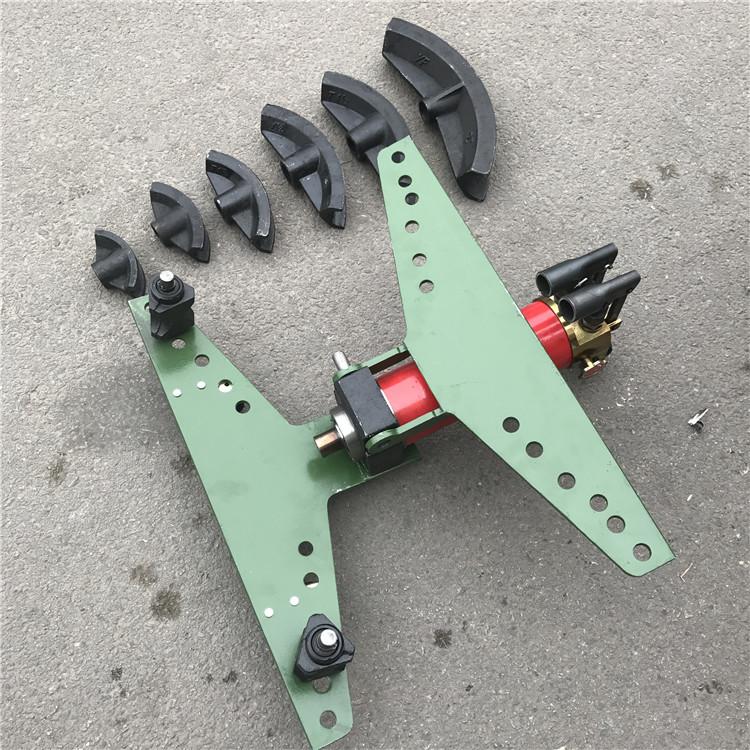

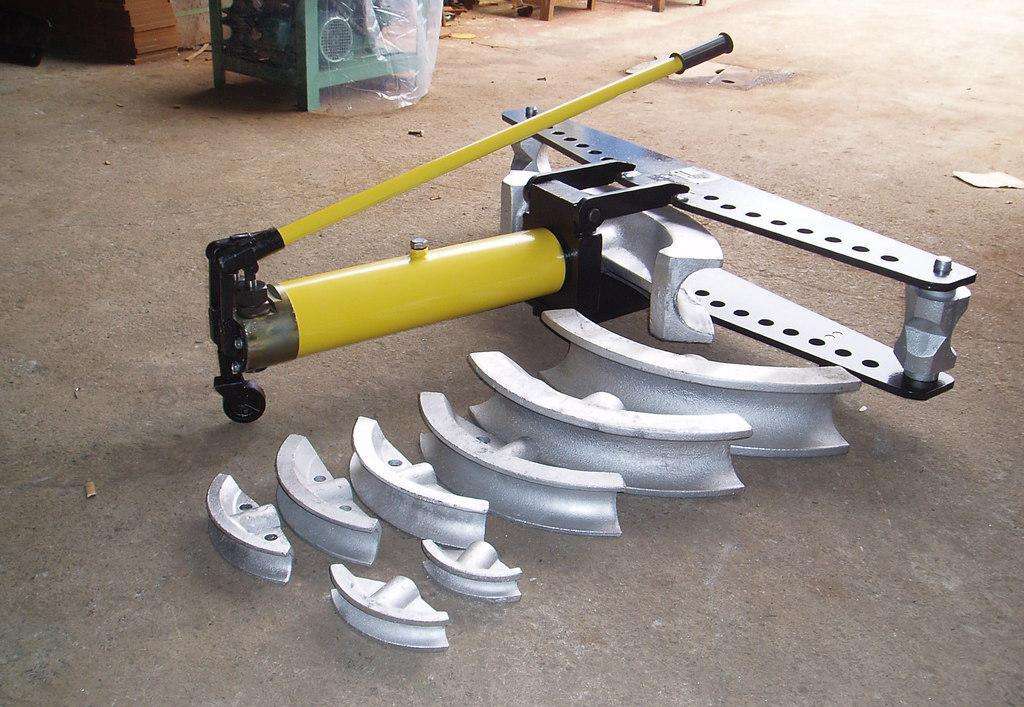

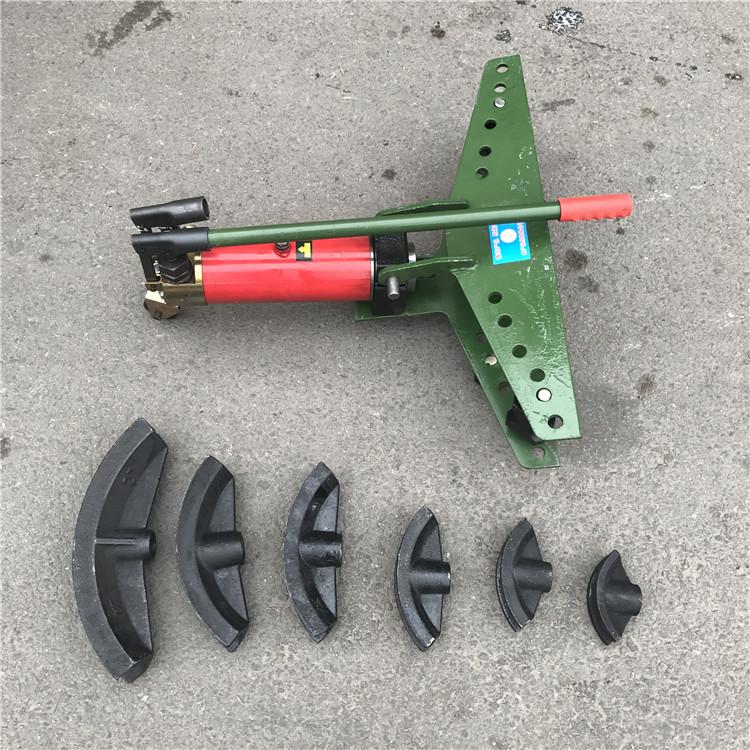

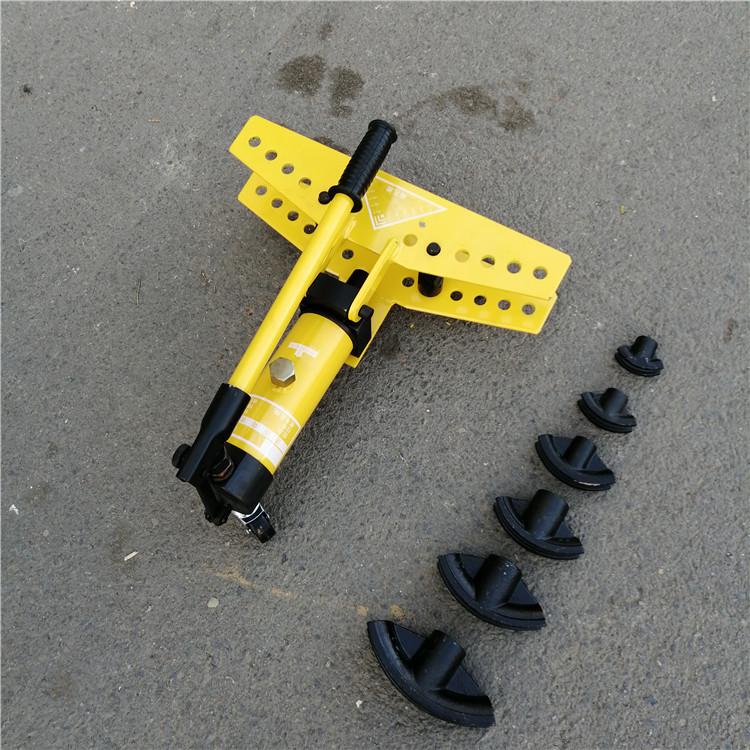

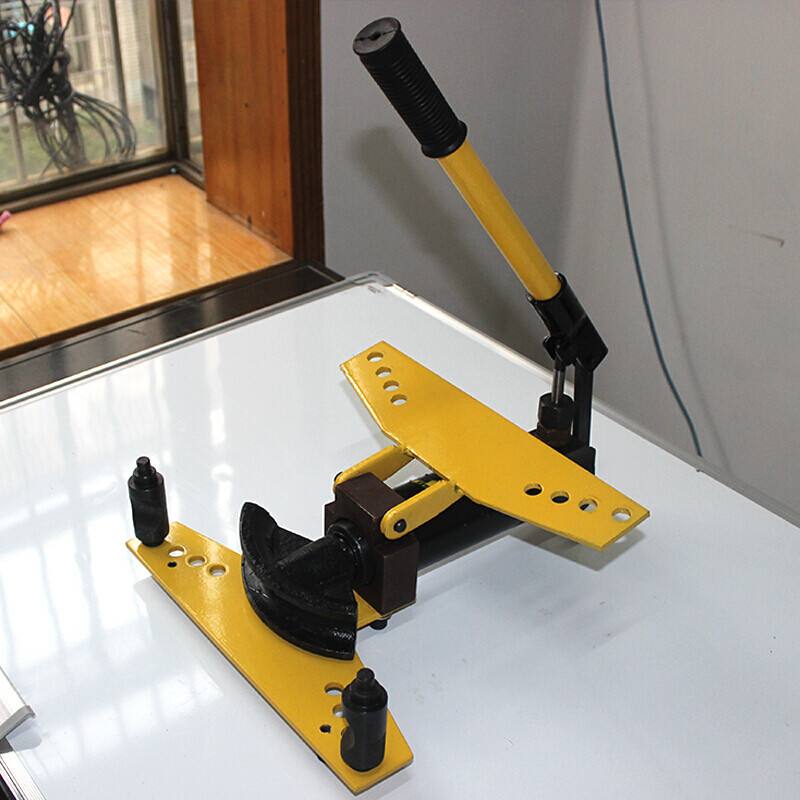

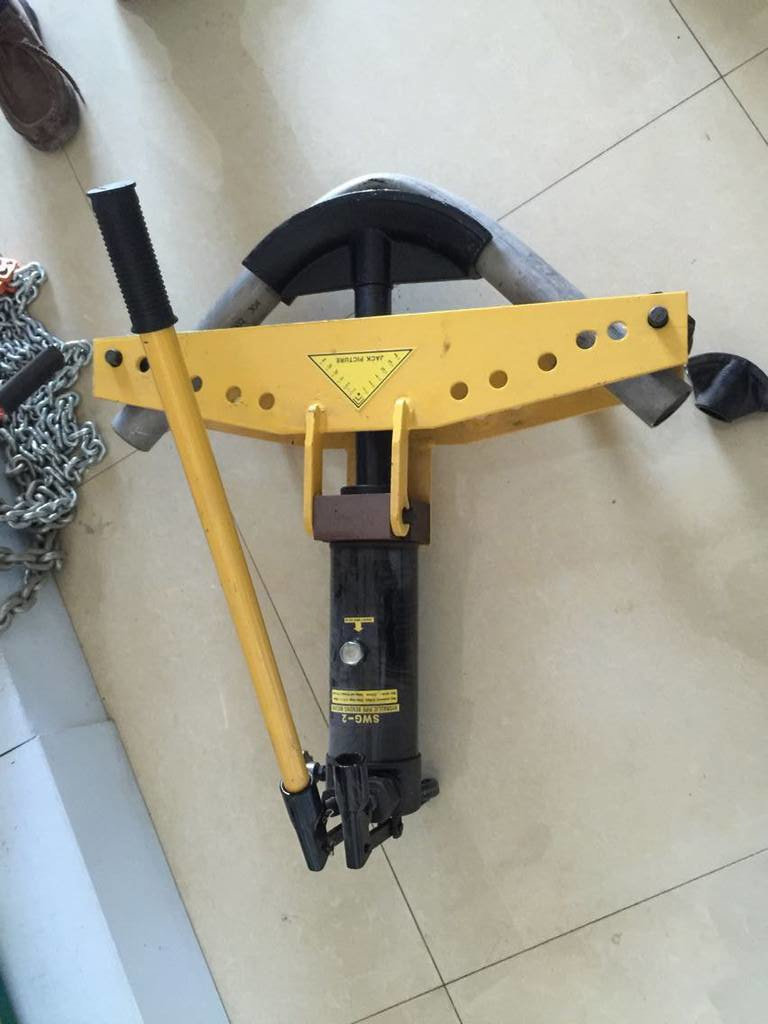

SWG-2A手動液壓彎管機
SWG-2A手動液壓彎管機適用于在冷態條件下彎曲低壓流體輸送焊接管、電焊鋼管和一般用途鋼管，亦適用于彎曲相同規格外徑的其它鋼管；不適用于薄壁管、不符合彎管彎曲外徑的鋼管及有色金屬管；適合于建筑、化工、水暖、石油、煤炭、造船等行業。
SWG-2A手動液壓彎管機
型　　號: SWG-2A
最大工作壓力: 44Mpa
最大工作行程: 320mm
彎管角度: π/2≤a<π
曲率半徑: 4D
液壓油牌號: N15
管子外徑（直徑Ф）: 21.3×2.75　26.7×2.75　33.5×3.25 42×3.25　48×3.5　60×3.5　
整機重量: 100Kg
外形尺寸: 96×42×28cm

SWG-3B手動液壓彎管機
型　　號: SWG-3B
最大工作壓力: 59Mpa
最大工作行程: 320mm
彎管角度: π/2≤a<π
曲率半徑: 4D
液壓油牌號: N15
管子外徑（直徑Ф）: 21.3×2.75　26.7×2.75　33.5×3.25 42×3.25　48×3.5　60×3.5　75.5×3.75　88.5×4.0
整機重量: 130Kg
外形尺寸: 96×42×28cm

型號 SWG-4D
最大工作壓力 44Mpa
最大工作行程 250 mm
彎管角度 ∏/2≤a<∏
曲率半徑 4D
液壓油牌號 N15
管子外徑系列 21.3×2.75　26.7×2.75　33.5×3.25 42×3.25　48×3.5　60×3.5　75.5×3.75　88.5×4.0 108×4.5

整機重量 160kg
外形尺寸 76×38×23cm
SWG-2A手動液壓彎管機注意事項
1、鋼管外徑與相應壁厚
φ21.3 φ26.8 φ30.5 φ42.3 φ48 φ60 φ75.5 φ88.5 φ108
2.75 2.75 3.25 3.25 3.5 3.5 3.5 3.75 4.5
2、鋼管壁厚小于上述相應數值，稱為薄壁管，彎管后易產生癟。故隨著管子壁厚減小，橢圓度增加，易產生皺紋。
3、使用前，擰松加口上螺栓，以便于通氣。
4、彎管前開關一定要關死，否則壓力打不上。
5、所彎管子的外徑一定要與彎管模的凹糟相符、貼合好，否則彎的管子會產生凹癟現象或將彎管模漲裂。
6、被彎的管子與兩支承輪接觸區域要光滑并涂滑油，焊接管的焊縫不要處于彎曲處 正外側或正內側。
7、當使用時，發現有吸空現象，這時撳動手柄使大柱塞泵工作，將作用桿全部伸出，抬起油缸頭（1、2、3、4、5）等部件，使彎管機處于45度傾斜狀態，然后逆針擰松開關，使空氣從油箱中排出，抬起端應緩慢放下，如發現空氣排除盡，應反復數次。
8、插上兩只承輪時，要對稱，位子正確，不能隨意，否則導致機具損壞。
9、使用時嚴格墳要參數中的規定，切忌超壓超載，否則將損壞彎管機。
10、平時做好設備的清潔保養工作，油要清潔，且經100目/寸鋼絲網過濾，濾油器定期要清洗。
10、不宜在有酸堿、腐蝕性物質的工作場所使用。
11、卸荷閥壓在出廠時已調整好，用戶不要隨意調節。
12、彎管機停止工作后將放氣閥旋緊。

SWG-2A手動液壓彎管機使用方法
1、將開關順時我方向擰緊。
2、擰緊加油口上螺栓。
3、彎管模、支承輪和被彎管子部位涂潤滑油脂。

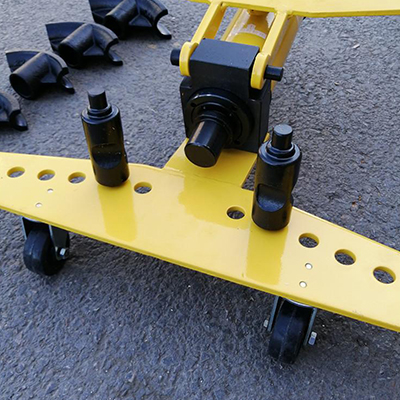

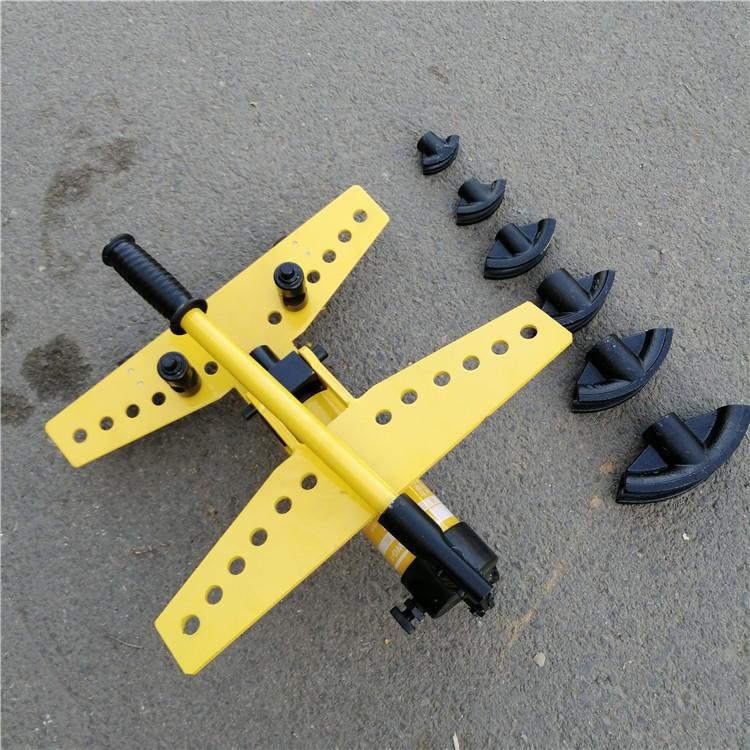

4、翻開上模板，根據所彎管子大小選擇相應的彎管模，將彎管模裝在作用桿頂部，如結構示意圖，然后將兩支承輪插入下模板兩相應孔內，放上被彎管子，轉動兩支承輪，使相應的尺寸槽子向著彎管模。
5、翻轉上模板，先用大柱塞泵掀動手柄，使彎管模壓到被彎管子，然后用小柱塞泵壓到所需角度。
6、彎好后，將開關逆時針擰松，作用桿將自動復位?。翻開上模板，將管子起出。

SWG-2A手動液壓彎管機故障原因分析及排除方法
1、作用桿頂出無力，不能彎管。
A首先，檢查開關內的鋼球是否掉落，其次，順時針擰緊開關
b、檢查油箱內的液壓油是否滿，應灌注滿。c、擰松加油口上螺栓。
d、調換柱塞泵內的YX形聚氨酯密封圈。
e、排除油箱內的空氣，方法如前述第七款六條。
2、柱寒泵有吸空現象或油吸不出來。
A、排除油箱內的空氣，方法如前述第七款六條。
b、油箱內少油，要加滿。
c、汕不符合要求，調換N15機械油。
d、濾油器中有垃圾，要清洗。用大活絡扳手就可拆除濾油器。用汽油洗盡銅絲網上的垃圾。
3、掀動手柄，手柄逐漸抬起（冒泵）。將作用桿全部伸出，或在彎管工作時，柱塞泵上有壓力時，在手柄前端手柄座上用郎頭敲擊一下即可。
4、大小柱塞泵工作時滲油。
將備件袋中密封圈換上。
說明：如接上述排除方法仍不見效，或者出現其他故障，請與本廠技術科聯系。

SWG-2A手動液壓彎管機使用方法
l、將手動液壓彎管機開關擰緊、支承輪和模子與被彎工件接觸部位涂潤滑油脂。
2、根據所彎管材大小，選擇相應的彎模，裝在活塞桿頂端，將兩個支承輪相應的尺寸槽面向著彎模，特別注意支承輪應放在翼板面邊的所相應尺寸孔內，“最大規格最外孔。以此類推。避免兩支承輪位置不對稱，造損壞模子及機件。
3、放好工件后將上翼板蓋上，先用快泵使彎模壓到工件件，再用慢泵將工件壓到所需角度，彎好后打開關,工作活塞將自動復位，翻開上翼板，將工件取出。
SWG-2A手動液壓彎管機使用注意事項：

1、手動液壓彎管機使用前首先檢查油箱內的油是否充足，如不足應加滿。
2、工作前開關—定要關死；否則壓力打不上，并把加油螺塞擰松，以便油箱通氣.
3、所彎管材的外徑一定要與彎模凹槽貼合，否則工件會產生凹癟現象或將模子漲裂。
4、焊接管的焊縫在要處于彎曲處正外側或正內側。彎曲過程中兩支承輪要同時轉動且工件在支承輪的凹槽內滑動，如單面不動應停止操作。
5、手動液壓彎管機平時做好設備的清潔保養工作，加油要清潔，—定要經80目以上濾網過濾，油濾裝置要定期清洗
6、手動液壓彎管機使用15號機械油。
SWG-2A手動液壓彎管機易損件
為方便用戶維修，將手動液壓彎管機易損密封件放入備件袋中。
可能發生的故障及排除方法：
SWG-2A手動液壓彎管機故障產生原因排除方法
1、活塞桿伸出一定長度后搖動手柄，項桿一伸一縮。加油螺塞未擰松加油螺塞.泵體中出油閥口不密封出油閥鋼球不園整油中有垃圾，應換干凈的機油，更換鋼球。
2、大、小泵活塞桿處滲油密封圈損壞將備件袋中密封圈換上
3、開關處滲油開關內壓圈太松拆下限位螺釘和開關后，擰緊壓圈
4、頂桿頂出無力，不能工作。開關內鋼球密封不好開關頂端沒有頂牢鋼球或掉落鋼球調換鋼球擰緊開關，如無鋼球，應加鋼球。
5、頂桿頂端漏油活塞桿頂端密封圈損壞更換14×2.4 O型密封圈(自備)
6、大、小泵吸油不足濾網器內濾網上附有垃圾或油量不足擰下12序號零件，用汽油清洗網體并加滿油。
7、模子安裝孔裂開模子項出時有側向載荷如：彎過的工件再彎時位置未放正檢查兩個支承輪位置是否對稱，支承輪和工件貼合處涂油，放正第二次彎曲的位置。
8、拾泵也稱冒泵、回泵出油閥鋼球不能正常復位將作用桿(15）伸出，使柱塞泵上有壓力時，在手柄座(14)上用郎頭敲擊幾下即可使閥球復位。
SWG-2A手動液壓彎管機售后服務及交付說明
1、SWG-2A手動液壓彎管機性價比說明：
同產品質量條件下，我公司不以降低性能、更改產品零部件為代價，給出最低最實在的價格。（可根據客戶要求進行產品的生產配置）
2、SWG-2A手動液壓彎管機交貨說明：
按供貨期交貨，若有特殊情況，需提前交貨的，我公司在有限的范圍內將會組織人員加大生產力度、實行生產，安裝，調試，包裝等工藝，力求滿足貴公司要求.
3.SWG-2A手動液壓彎管機售后服務范圍：
SWG-2A手動液壓彎管機產品保修期為1年，在保修期內產品屬質量問題的我公司給予最快捷的維修，無任何費用，SWG-3B手動液壓彎管機在保修期外需要更換零部件的，我公司只收取成本.
