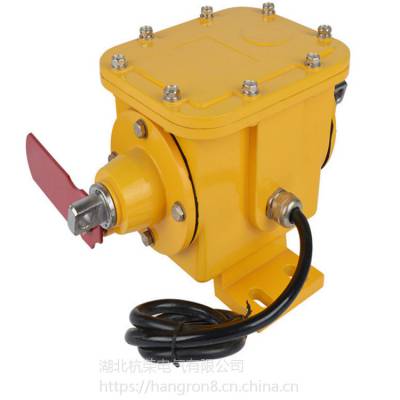

SCPT-120-30杭榮手柄式縱向撕裂檢器詳細介紹

SCPT-120-30思達手柄式縱向撕裂檢器

產品說明：

撕裂保護開關適用于各種規格的帶式輸送機，對膠帶的縱向撕裂進行保護。膠帶的縱向撕裂是一種嚴重的事故，采用本裝置，可防止事故的擴大。性能可靠、防護等級高，完全適合在較惡劣的環境中工作。

SCPT-120-30思達手柄式縱向撕裂檢器

技術參數：1．使用環境條件

a．無腐蝕金屬或破壞絕緣的氣體環境中。

b．環境溫度-30℃～50℃

c．相對濕度不大于85％（+25℃時）

2．動作力70～110 N

3．觸點數量常開1組常閉1組

4．觸點容量AC 380V 3A

5．介電性能工頻1500V試驗1min



SCPT-120-30杭榮手柄式縱向撕裂檢器

結構特點

1．本機采用攔索方式檢測，傳感器為與膠帶平行放置的鋼絲繩，繩索兩端為二組開關體。

2．殼體表面采用靜電噴塑涂覆工藝，漆膜均勻，附著力強，不易老化。

3．機內選用微動開關。



SCPT-120-30思達手柄式縱向撕裂檢器

工作原理

撕裂保護開關安裝在落料槽下部，上行膠帶的下面。運行時，當有尖銳物料穿透膠帶后，擠壓感知體―鋼絲繩。鋼絲繩受力后拉動兩端開關體內的鋼球，使其移位而啟動微動開關，輸出停機信號，此信號轉給控制室，實現自動緊急停機。故障排除后，將掉下的鋼球手動復原，輸送機可重新起動。

SCPT-120-30思達手柄式縱向撕裂檢器

特點

1.結構簡單、牢固，不需維護。

2.帶防腐層的鑄鋁外殼。

3.重載微型開關觸點。

4.作用力只需0.9kg即可觸發開關。

SCPT-120-30思達手柄式縱向撕裂檢器

技術參數

1.-D型，2個微動開關，

2.殼體防塵、防雨、適合室內外安裝；

3.一常開、一常閉、配用四芯電纜、長1.5m，線色紅蘭為常開、黑白為常閉；

4.開關額定值為20A、125,250V或480VAC。

5.開關可根據需要接成常開或常閉形式。

SCPT-120-30思達手柄式縱向撕裂檢器

安裝與調試

1、撕裂開關設置在受料段膠帶下緩沖托輥之間。

2、按上安裝支架和撕裂開關，撕裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼，測好高度后再把支架與支座焊牢。

3、掛上攔索：一端穿過撕裂開關的拉環用索扣鎖死，另一端穿過對方撕裂開關支架中間的圓孔待用。

4、安裝好二只撕裂開關和掛兩條纜索。再加30度彎角處把兩條攔索扣在一起，但不能扣死要活動。

5、收緊雙方支架中間孔內的攔索然后扣死索扣。

6、攔索的松緊：一般作用在09kg即可觸發開關為宜。

7、膠帶在荷載下沉?xí)r要與纜繩保持5mm-10mm即可。

SCPT-120-30思達手柄式縱向撕裂檢器

工作原理

縱向撕裂保護裝置主要用于檢測帶式輸送機膠帶的縱向撕裂，當膠帶發生縱向撕裂時能及時發出停機信號以防撕裂事故擴大。

在皮帶出現撕裂、戳破、絞結處損壞或者鋒利物突出皮帶時，撕裂開關能給監視人員提供報警信號或關掉輸送機。撕裂開關應該成對安裝在機頭、機尾及有溜槽下料口附近的皮帶兩側，由兩段鋼絲繩連接。繩的一端固定在支撐架上，另一端連接在撕裂開關的搖臂上。兩段鋼絲繩在皮帶下方形成一個閉合回路，當有物體或撕裂的皮帶懸下來掃到一條或兩條鋼絲繩時，拉動撕裂開關搖臂，使開關動作發出報警或停機信號，處理完故障之后，開關自動復位。

SCPT-120-30思達手柄式縱向撕裂檢器

范圍說明

廣泛適用于礦山、冶金、電力、港口碼頭等上運行輸送機的膠帶保護。特別適用于大傾角、大運量、長距離的上山強力型或普通型膠帶輸送機。 當帶式輸送機發生斷帶或逆止器失效時，斷帶抓捕可迅速抓捕膠帶斷裂或失控后突然下滑的重、空段膠帶，并具有防止膠帶跑偏的功能

SCPT-120-30思達手柄式縱向撕裂檢器

故障及維護

a. 檢查、調整、更換零件時，要確認帶式輸送機處于停機狀態，并有專人監護。

b. 維修人員應定期處理斷帶抓捕器上的積灰，保證良好的清潔狀態。

c. 在運行中避免皮帶的嚴重跑偏。

d. 定期檢查斷帶抓捕器各處的緊固件是否松動，發現松動及時緊固，特別是大螺栓及機架上連接螺栓的緊固情況，發現零件有損壞應及時更換。

e. 定期檢查閘塊的動作及磨損情況，發現異常應及時處理。

f. 定期清洗軸承，給軸承添加適量鋰基潤滑脂，在運轉過程中軸承溫度不應超過環境溫度35°C，但zui高不超過75°C。

g. 定期檢查斷帶抓捕器各輥正轉的靈活性，反轉時發生制動動作的可靠性。

h. 運轉過程中，如發生異常聲音時應立即停車檢查。
