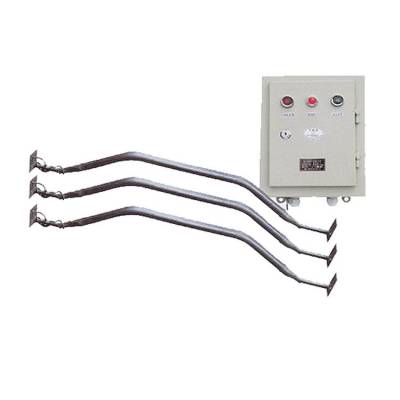

SCPT-140-30一開一閉礦用輸送機皮帶防撕裂裝置卓信詳細介紹

SCPT-140-30一開一閉礦用輸送機皮帶防撕裂裝置卓信

技術參數

1、-D型，2個微動開關，

2、殼體防塵、防雨、適合室內外安裝；

3、一常開、一常閉、配用四芯電纜、長15m，線色紅蘭為常開、黑白為常閉；

4、開關額定值為20A、125,250V或480VAC。

5、開關可根據需要接成常開或常閉形式。



SCPT-140-30一開一閉礦用輸送機皮帶防撕裂裝置卓信

工作原理

在皮帶出現由于撕裂、戳穿、交界處損壞或銳利物凸出皮帶時，撕裂開關能給監視人員提供baojing信號或關掉輸送機。

撕裂開關成對安裝在皮帶兩側，由兩段乙烯外套的hangkong鋼絲繩連接起來。繩的一端yongjiu固定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面行程里一個閉合的回路，低昂物體或撕裂的皮帶懸吊下來、掃落一條或兩條線繩時，即探測出故障。因?yàn)榫€繩的受力作用下，它把拉環軸向外拉出卻使自銷手柄向上彈起，此時機內兩個微動快關發出baojing或關掉輸送機。故障排除后將自銷手柄往下按，是機內的凸輪軸復位待開機



SCPT-140-30一開一閉礦用輸送機皮帶防撕裂裝置卓信

安裝與調試

1、撕裂開關設置在受料段膠帶下緩沖托輥之間。

2、按上安裝支架和撕裂開關，撕裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼，測好高度后再把支架與支座焊牢。

3、掛上攔索：一端穿過撕裂開關的拉環用索扣鎖死，另一端穿過對方撕裂開關支架中間的圓孔待用。

4、安裝好二只撕裂開關和掛兩條纜索。再加30度彎角處把兩條攔索扣在一起，但不能扣死要活動。

5、收緊雙方支架中間孔內的攔索然后扣死索扣。

6、攔索的松緊：一般作用在09kg即可觸發開關為宜。

7、膠帶在荷載下沉?xí)r要與纜繩保持5mm-10mm即可。



SCPT-140-30一開一閉礦用輸送機皮帶防撕裂裝置卓信

特點

1．本機采用攔索方式檢測，傳感器為與膠帶平行放置的鋼絲繩，繩索兩端為二組開關體。

2．殼體表面采用靜電噴塑涂覆工藝，漆膜均勻，附著力強，不易老化。

3．機內選用微動開關。

SCPT-140-30一開一閉礦用輸送機皮帶防撕裂裝置卓信

工作原理

縱向撕裂保護裝置主要用于檢測帶式輸送機膠帶的縱向撕裂，當膠帶發生縱向撕裂時能及時發出停機信號以防撕裂事故擴大。

在皮帶出現撕裂、戳破、絞結處損壞或者鋒利物突出皮帶時，撕裂開關能給監視人員提供報警信號或關掉輸送機。撕裂開關應該成對安裝在機頭、機尾及有溜槽下料口附近的皮帶兩側，由兩段鋼絲繩連接。繩的一端固定在支撐架上，另一端連接在撕裂開關的搖臂上。兩段鋼絲繩在皮帶下方形成一個閉合回路，當有物體或撕裂的皮帶懸下來掃到一條或兩條鋼絲繩時，拉動撕裂開關搖臂，使開關動作發出報警或停機信號，處理完故障之后，開關自動復位。

SCPT-140-30一開一閉礦用輸送機皮帶防撕裂裝置卓信

范圍說明

廣泛適用于礦山、冶金、電力、港口碼頭等上運行輸送機的膠帶保護。特別適用于大傾角、大運量、長距離的上山強力型或普通型膠帶輸送機。 當帶式輸送機發生斷帶或逆止器失效時，斷帶抓捕可迅速抓捕膠帶斷裂或失控后突然下滑的重、空段膠帶，并具有防止膠帶跑偏的功能

SCPT-140-30一開一閉礦用輸送機皮帶防撕裂裝置卓信

故障及維護

a. 檢查、調整、更換零件時，要確認帶式輸送機處于停機狀態，并有專人監護。

b. 維修人員應定期處理斷帶抓捕器上的積灰，保證良好的清潔狀態。

c. 在運行中避免皮帶的嚴重跑偏。

d. 定期檢查斷帶抓捕器各處的緊固件是否松動，發現松動及時緊固，特別是大螺栓及機架上連接螺栓的緊固情況，發現零件有損壞應及時更換。

e. 定期檢查閘塊的動作及磨損情況，發現異常應及時處理。

f. 定期清洗軸承，給軸承添加適量鋰基潤滑脂，在運轉過程中軸承溫度不應超過環境溫度35°C，但zui高不超過75°C。

g. 定期檢查斷帶抓捕器各輥正轉的靈活性，反轉時發生制動動作的可靠性。

h. 運轉過程中，如發生異常聲音時應立即停車檢查。
