單體液壓支柱是一種新環保型的支護裝備，既可與金屬鉸接頂梁配套用于高檔普采和炮采用工作面支護頂板以及綜采工作面支護端頭，也可單獨做點柱或其它臨時性支護用。

適應的煤層頂?shù)装鍡l件是：頂板落后不影響支柱的回收，底板不宜過軟，支柱壓入底板深度不惡化底板的完整性，否則應加大底座。在煤質較松軟的炮采工作面內使用時，對活柱體鍍層表面采取保護措施，以防崩壞。支柱與木頂梁配合或做點柱使用時，應將頂蓋換成柱帽，以免損壞木梁。

它和金屬鉸接頂梁柱配合，可適用于煤層傾角在35°以下的任何采煤工作面。按供油方式和工作介質不同，支柱分成外供油式（簡稱“外注式”）和內供油式（簡稱“內注式”）兩大類；按支柱工作行程不同，支柱可分成單伸縮和雙伸縮支柱；按支柱使用材料不同，支柱可分為鋼質支柱和輕合金支柱。結合實際使用情況，將其分為外注式單體液壓支柱、內注式單體液壓支柱、其它類型支柱



懸浮式單體液壓支柱是外注式單體液壓支柱的一種，但是比外注式單體液壓支柱又有一個很顯著的優點，那就是DWX型單體液壓支柱采用柱塞懸浮式技術原理，懸浮力達到工作阻力的五分之四，立柱受力僅為五分之一，DWX型支柱三用閥設于手把體上，注液時，三用閥不隨支柱的活柱升高而升高，操作方便，安全可靠。

雙伸縮懸浮單體液壓支柱



雙伸縮懸浮式單體液壓支柱是中國礦業大學研制的一種新一代工作面單體支護產品，是高檔機械化普采工作面的配套設備，也是綜采工作面的端頭支護設備。其適用于煤礦回采工作面的頂板支護，綜采工作面的端頭頂板支護，巷道掘進的超前支護。懸浮式單體液壓支柱是外注式單體液壓支柱的一種，但是比外注式單體液壓支柱又有一個很顯著的優點，那就是DWX型單體液壓支柱采用柱塞懸浮式技術原理，懸浮力達到工作阻力的五分之四，立柱受力僅為五分之一，DWX型支柱三用閥設于手把體上，注液時，三用閥不隨支柱的活柱升高而升高，操作方便，安全可靠。

雙伸縮懸浮單體液壓支柱產品特點

1.具有較強的抗偏載能力和較大的穩定性。 2.可靠性高3.重量輕 4.工作行程大 5.強度大 6.使用方便7.維修和維護費用低 8.使用中性水。

DN內注式單體液壓支柱

單體液壓支柱一般分為外注式單體液壓支柱，內注式單體液壓支柱，懸浮式單體液壓支柱，摩擦支柱。內注式單體液壓支柱是自身帶泵及同，支設時用手搖把搖動就能快速升柱，降柱時不排出工作液，可較好地保護工作環境，而且使用時方便，管理靈活，裝備簡單。目前主要使用的有直徑90mm缸徑，從0.6-3.15m共有12個規格的內注式單體液壓支柱。

一般的表示型號為DN18-250/80，D表示單體支柱，N表示內注式，18表示支柱最大高度為1800mm，250表示支柱工作阻力為250kn，80表示支柱的缸徑80mm。

玻璃鋼單體液壓支柱



玻璃鋼單體液壓支柱通過液壓站向與單體液壓支柱連接的三用閥注液，單體液壓支柱開始升起，達到需要的高度，利用液壓支柱內的密封圈的密封作用，完成支撐；如若下降則打開三用閥卸載閥，液壓支柱開始下降，完成工作。

玻璃鋼單體液壓支柱使用過程：

（一）升柱、初撐過程 玻璃鋼單體液壓支柱升柱時將管路系統中的注液槍插入三用閥注油閥體，掛好鎖緊套，操作注液槍，泵站高壓液經注液槍頂開三用閥中的球形單向閥，進入支柱，迫使活柱升高。

（二）承載過程玻璃鋼單體液壓支柱支設以后便處于承載狀態，隨著支護時間的延長，工作面頂板作用在支柱上的載荷增加，當支柱所承受的載荷超過額定工作阻力時，支柱內腔高壓液體作用在安全閥墊上的力，超過安全閥彈簧預先調定給予六角導向套的壓緊力時，壓縮安全閥彈簧，安全閥墊和六角導向套一起運動，安全閥墊離開閥座，安全閥被打開，內腔液體外溢，活柱下縮。使頂板壓力重新得到平衡。

（三）回柱過程玻璃鋼單體液壓支柱回收時，將卸載手把插入三用閥右閥筒的卸載孔中，轉動卸載手把，迫使閥套、連接螺桿、注油閥體等整體軸向移動，壓縮卸載閥彈簧，卸載閥墊離開左閥筒的密封面，卸載閥被打開，支柱內腔工作液，經左閥筒噴入采空區，活柱在自重和復位彈簧作用下回縮。完成支柱回收。

液壓設備的局部劃傷及變形是單體液壓支柱常出現的問題，尤其是活塞口變形泄露、井下液壓支柱腐蝕等問題，由于設備拆卸較為困難，出現上述問題后傳統方法多難以現場解決，以更換新備件為主，但更換周期長且費用較高。當代針對單體液壓支柱最新維修方法以高分子復合材料為主，其中應用最為成熟的是美嘉華技術體系。其具有優異的附著力和良好的抗壓能力，不但能夠滿足上述工況下的生產使用要求，且操作工藝簡單易行，既無熱影響，涂層厚度又不受限制。同時涂層本身具有的優越的耐油耐腐蝕性能及自潤滑功能，確保了修復后的耐磨性能，保證了企業的正常生產，避免了設備部件的損壞加劇。

DW礦用單體液壓支柱

用途：DW63系列礦用單體液壓支柱與金屬絞接頂梁或柱帽相配套，可用于高度小于1.6米的大傾角煤層以及工作面頂板壓力不大的緩傾角煤層；回采工作面可用于工作面順槽端頭部份的支護；對于不穩定或破碎頂板，臨時可作為近煤壁的貼幫支柱使用。

DW礦用單體液壓支柱結構及工作原理：支柱屬外供液支柱，缸徑為∮63mm,支柱主要由油缸、活柱、活塞、頂蓋、底座、復位彈簧、橡膠密封件、三用閥等零部件組成。DW礦用單體液壓支柱是利用工作面泵站，通過三用閥向柱內注水工作介質，使活柱體提高，其頂蓋與頂梁接觸，保持一定的初撐壓力，使單柱處于支護工作狀態。當工作面頂板壓力突然增大，其壓力超過單柱額定工作阻力時，三用閥中的安全閥會自動開啟排夜，保證單柱恒定在額定工作阻力范圍內，使頂板壓力均勻分布在周圍單柱上，達到工作面支護安全、可靠。需要移柱時，只要轉動御載搬手，柱內的工作液會通過三用閥的御載閥排出，活柱體在內部復位彈簧的作用下下降。

DW礦用單體液壓支柱使用范圍： 該支柱可廣泛使用于頂板壓力不強烈的緩傾斜、傾斜和急傾斜煤層；支柱的活柱鍍層采用鍍鋅磷化、鈍化工藝，可用于炮采、機采工作面；支柱底座有∮120、∮160兩種，對于松軟底板應選用∮160或更大面積的底座；當傾角較大，例如35-45度以上時，為避免支柱落應在支設時配以支柱拉桿，使相鄰支柱互拉橫向軟連接，同時可保證回柱安全。

詳細說明：

DW礦用單體液壓支柱并不是一個新事物了，是煤礦中使用最為廣泛的設備之一，在很早的時候煤礦支護采用的是木材，安全系數低隨著時代的進步木材支護由于浪費木材資源，容易發生礦難，被很快的淘汰，隨之而來的產品就是摩擦式支柱摩擦式支柱比木材支柱的性能有了質的飛躍但是隨著科技的進步，以及人們對煤礦安全的要求提高，摩擦支柱很快面臨淘汰，最新的DW礦用單體液壓支柱應運而生單體液壓支柱老型號是DZ型支柱，現在最常見的支柱DW型支柱就是在DZ型支柱的基礎上發展而來我公司長期供應各種單體液壓支柱，DW型支柱，DN型單體支柱，DZ型單體支柱，鉸接頂梁，金屬長梁，乳化液泵站等支護產品及設備

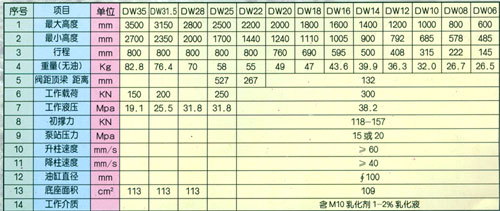

DW礦用單體液壓支柱參數

DW礦用單體液壓支柱價格,DWX單體液壓支柱,4.5米懸浮單體支柱軌輪噴漿機,DN單體液壓支柱,礦用懸浮單體支柱廠家,注液槍,無承載焊縫支柱,玻璃鋼單體液壓支柱,雙伸縮礦用單體液壓支柱,100缸徑單體, DW單體液壓支柱

山東卓信工礦機械生產的外注式單體液壓支柱型號從0.6米-4.5米各高度均有，也可根據客戶的需求專業定制,我們公司新推出的熱銷產品DW單體液壓支柱系列 DWX外注式單體液壓支柱,DN內注式單體液壓支柱

DW35—200/100的型號技術特征：

D代表的是單體，W是外注，X是懸浮,200是工作阻力，100是油缸的缸徑

礦用單體液壓支柱為恒阻式支柱，它可以與各種頂梁配合，也可以作主柱使用�？晒┟旱V一般機械化采煤或炮采工作面支護項板用，也可供綜合機械化采煤工作面端頭支護或其他臨時性支護使用。

DW礦用單體液壓支柱結構

支柱屬外供液支柱，支柱主要由油缸、活柱、活塞、頂蓋、底座、復位彈簧、橡膠密封件、三用閥等零部件組成。

DW礦用單體液壓支柱原理：

DW礦用單體液壓支柱是利用工作面泵站，通過三用閥向柱內注水工作介質，使活柱體提高，其頂蓋與頂梁接觸，保持一定的初撐壓力，使單柱處于支護工作狀態。當工作面頂板壓力突然增大，其壓力超過單柱額定工作阻力時，三用閥中的安全閥會自動開啟排液，保證單柱恒定在額定工作阻力范圍內，使頂板壓力均勻分布在周圍單柱上，達到工作面支護安全、可靠。需要移柱時，只要轉動御載搬手，柱內的工作液會通過三用閥的御載閥排出，活柱體在內部復位彈簧的作用下下降。

單體液壓支柱為外供恒阻式單體液壓支柱，它可以與各種頂梁配合，也可以作主柱使用�？晒┡诓晒ぷ髅嬷ёo頂板使用，也可做其他臨時性支護使用。

單 體液壓支柱適用于煤層傾角小于25度--35度的傾斜煤層回采工作面，所適應的煤層頂?shù)装鍡l件是：頂板落后不影響支柱的回收，底板不宜過軟，支柱壓入底板 深度不惡化底板的完整性，否則應加大底座。在煤質較松軟的炮采工作面內使用時，對活柱體鍍層表面采取保護措施，以防崩壞。支柱與木頂梁配合或做點柱使用時，應將頂蓋換成柱帽，以免損壞木梁。

單體液壓支柱產品特點

1、工作行程大，安全管理成本低。

每個規格可替代傳統活塞式單體支柱2-4個規格，減少了由于工作面采高和巷道受頂板、底板移進量的變化需要換不同型號單體支柱的頻次，降低了工人勞動強度和支柱額外備用數量。

2、支護強度高，安全穩定性好。

支柱無承載焊縫，同時支柱采用懸浮式技術原理，高壓液產生的懸浮力直接作用在頂蓋端，達到工作阻力的五分之四，立柱受力僅為五分之一，大大提高了支柱支護的穩定性和偏載能力。

3、泄漏易發現，安全可靠能高。

由于結構上的改進，避免了因內泄漏造成的支柱虛頂、脫頂情況，支柱一旦泄漏，在井下現場用肉眼直接就能檢查出，可隨時更換支柱；采用密封補償和密封漲緊技術原理，頂板來壓越大，密封面配合越緊密，越不易泄漏。

4、使用壽命長，操作維護簡便。

整體結構簡單，使用壽命長；操作方便，易于維護，能夠大大降低支柱升井及維修率。

單體液壓支柱產品分類

1、支柱按供液方式和工作液不同，分為外供液式（簡稱外注式）和內供液式（簡稱內注式）支柱。

2、支柱按工作行程不同，分為單伸縮（單行程）支柱和雙伸縮（雙行程）支柱，在不注明行程特征時，為單伸縮支柱。

3、支柱按使用材料不同，分為普通鋼質支柱、高鈦合金支柱、鋁合金支柱、不銹鋼支柱等，在不注明材質特征時，為鋼質支柱。

4、支柱根據結構形式可分為活塞式支柱和柱塞懸浮式支柱兩大類�；钊�式支柱按工作行程又分為單伸縮和雙伸縮支柱。柱塞懸浮式支柱采用水介質，屬于“環保型”支柱。
